Trong quá trình vận hành máy cắt laser, nhiều doanh nghiệp thường chú trọng đến công suất nguồn laser, chất lượng khí hỗ trợ, phần mềm điều khiển mà bỏ qua một yếu tố cực kỳ quan trọng là hệ thống nối đất. Trên thực tế, việc nối đất đúng kỹ thuật không chỉ giúp bảo vệ người vận hành, mà còn đảm bảo máy hoạt động ổn định, giảm thiểu lỗi & kéo dài tuổi thọ của các linh kiện điện tử. Vậy cách nối đất cho máy cắt laser như thế nào? Làm sao để kiểm tra & khắc phục các sự cố bất thường liên quan đến hệ thống nối đất? Hãy cùng tìm hiểu chi tiết trong bài viết hôm nay với myrobot.asia nhé!

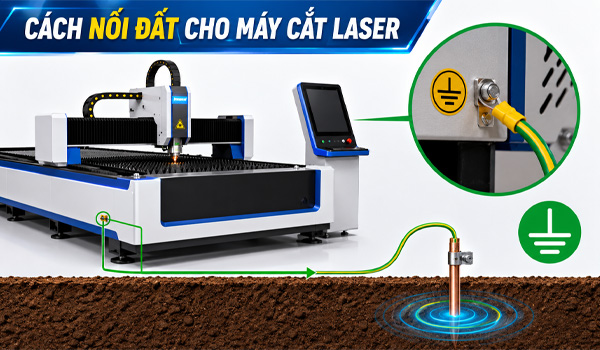

Nối đất cho máy cắt laser là gì?
Nối đất (Grounding/Earthing) là quá trình kết nối các bộ phận kim loại/hệ thống điện của máy cắt laser với mặt đất thông qua dây dẫn chuyên dụng. Mục đích của việc nối đất giúp bảo vệ an toàn cho người sử dụng, giảm nguy cơ điện giật, loại bỏ điện tích dư thừa, hạn chế nhiễu điện từ, bảo vệ bo mạch điều khiển & nguồn laser, đồng thời tăng độ ổn định khi vận hành thiết bị.
Đối với các dòng máy cắt laser Fiber/laser CO2 hiện đại, hệ thống điện tử bên trong bao gồm nhiều linh kiện nhạy cảm như bộ điều khiển CNC, driver servo, bộ nguồn laser, hệ thống cảm biến, máy tính điều khiển, biến tần. Nếu không được nối đất đúng cách, các thiết bị này có thể bị ảnh hưởng bởi nhiễu điện/điện áp rò, gây ra nhiều lỗi khó xác định.
Xem nhanh top máy cắt laser tốt được nhiều người tin dùng tại Myrobot
Tại sao máy cắt laser cần được nối đất đúng kỹ thuật?
Nối đất cho máy cắt laser giúp:

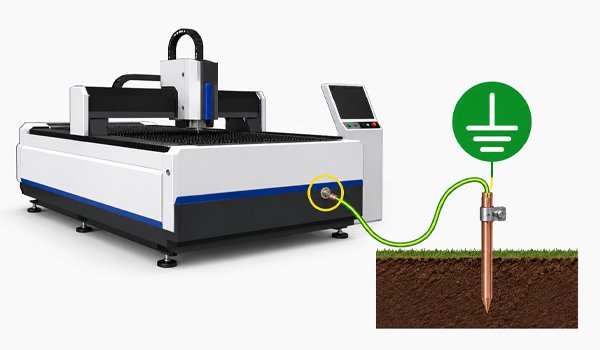

Đảm bảo an toàn điện
Máy cắt laser thường sử dụng nguồn điện công suất lớn (220V/380V). Khi xảy ra hiện tượng rò điện, dòng điện sẽ được dẫn xuống đất thay vì truyền qua cơ thể người vận hành, giúp giảm nguy cơ điện giật, hạn chế tai nạn lao động & đáp ứng tiêu chuẩn an toàn công nghiệp.

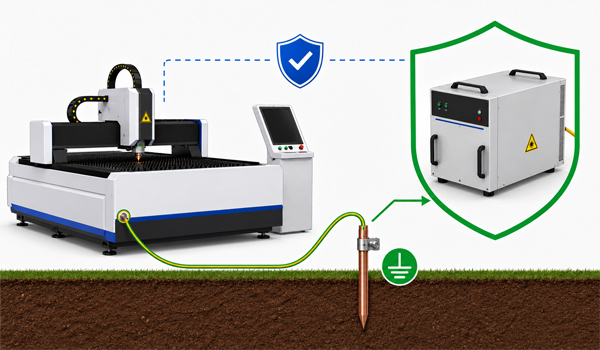

Bảo vệ nguồn laser
Nguồn laser là bộ phận có giá trị trong trong hệ thống máy cắt laser. Trong trường hợp điện áp không ổn định/xuất hiện xung điện bất thường có thể làm hỏng module laser, bo nguồn, hệ thống điều khiển quang học. Một hệ thống nối đất đạt chuẩn giúp phân tán điện tích dư & giảm nguy cơ hư hỏng linh kiện.
Hạn chế nhiễu điện từ
Trong môi trường sản xuất có nhiều thiết bị như máy hàn, biến tần, động cơ công suất lớn, máy nén khí,… Các nguồn nhiễu điện từ có thể ảnh hưởng đến tín hiệu điều khiển của máy cắt laser. Nối đất đúng kỹ thuật giúp tăng độ chính xác khi cắt, giảm lỗi tín hiệu & hạn chế hiện tượng mất kết nối giữa các thiết bị.
Tăng tuổi thọ thiết bị
Hệ thống nối đất giúp các linh kiện điện tử hoạt động trong điều kiện ổn định hơn, từ đó giảm số lần hỏng hóc, kéo dài tuổi thọ bo mạch, giảm chi phí bảo trì.

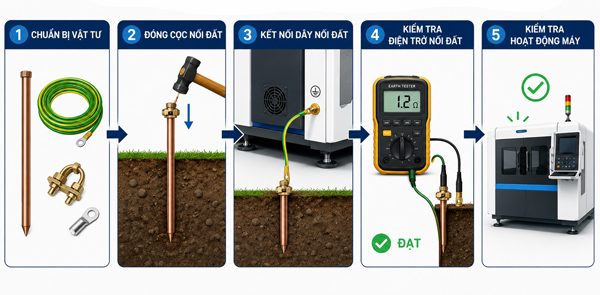

Hướng dẫn cách nối đất cho máy cắt laser đúng kỹ thuật
Quy trình nối đất cho máy cắt laser được thực hiện theo các bước dưới đây:
Bước 1: Chuẩn bị vật tư
Các vật tư cần chuẩn bị gồm cọc nối đất, dây đồng nối đất, kẹp nối đất, hộp kiểm tra nối đất & đồng hồ đo điện trở đất.
Bước 2: Đóng cọc nối đất
Chọn vị trí đất ẩm, tiến hành đóng cọc (sâu từ 2m đến 3m), đảm bảo cọc tiếp xúc tốt với đất tự nhiên. Nếu nền đất khô/có điện trở cao, có thể đóng nhiều cọc song song & liên kết bằng dây đồng trần.
Bước 3: Kết nối dây nối đất
Dây đồng được kết nối từ cọc nối đất đến điểm nối trên thân máy cắt laser, đảm bảo mối nối chắc chắn, không bị lỏng & không bị oxy hoá.
Bước 4: Kiểm tra điện trở nối đất
Sử dụng đồng hồ đo chuyên dụng để kiểm tra. Nếu điện trở vượt quá tiêu chuẩn, bổ sung cọc nối đất, tăng chiều dài cọc hoặc cải tạo môi trường đất để phù hợp.
Bước 5: Kiểm tra hoạt động của máy
Sau khi hoàn thành các bước nối đất, tiến hành khởi động máy, quan sát tín hiệu điều khiển, theo dõi hoạt động của nguồn laser & kiểm tra hiện tượng nhiễu/báo lỗi để khắc phục kịp thời.
Cách khắc phục sự cố bất thường do nối đất không đúng kỹ thuật
Dưới đây là các sự cố bất thường thường gặp & cách khắc phục hiệu quả:
Máy thường xuyên báo lỗi ngẫu nhiên
– Biểu hiện: báo lỗi không rõ nguyên nhân, lỗi xuất hiện rồi tự mất, máy hoạt động không ổn định
– Nguyên nhân: nối đất kém, nhiễu điện từ ảnh hưởng đến bo điều khiển
– Cách khắc phục: kiểm tra lại dây nối đất, đo điện trở nối đất
Servo hoạt động không ổn định
– Biểu hiện: động cơ rung, sai lệch vị trí cắt, dừng đột ngột
– Nguyên nhân: nhiễu điện tác động vào driver servo
– Cách khắc phục: tăng cường hệ thống nối đất, tách riêng dây nguồn & dây tín hiệu
Nguồn laser bị lỗi/giảm tuổi thọ
– Biểu hiện: công suất cắt yếu, nguồn laser hoạt động chập chờn, hỏng module nguồn
– Nguyên nhân: điện áp rò, xung điện không được triệt tiêu
– Cách khắc phục: kiểm tra nối đất nguồn laser, đảm bảo hệ thống nối đất độc lập
Màn hình điều khiển bị treo
– Biểu hiện: mất phản hồi cảm ứng, khởi động lại liên tục, hiển thị sai dữ liệu
– Nguyên nhân: nhiễu điện từ, điện tích tĩnh tích tụ
– Cách khắc phục: kiểm tra dây nối, đảm bảo các thiết bị điều khiển đều được nối đất
Cách kiểm tra hệ thống nối đất của máy cắt laser
Hiện nay, có nhiều cách để kiểm tra hệ thống nối đất của máy cắt laser, thông dụng nhất phải kể đến:
– Kiểm tra bằng mắt thường: quan sát xem dây nối đất có bị đứt không, đầu cos có bị lỏng không & có dấu hiệu oxy hoá không. Đây là cách kiểm tra đơn giản nhưng giúp phát hiện nhiều lỗi phổ biến
– Đo điện trở nối đất: sử dụng thiết bị đo chuyên dụng để xác định điện trở đất hiện tại & hiệu quả của hệ thống nối đất. Nếu giá trị vượt tiêu chuẩn cần xử lý ngay lập tức
– Kiểm tra điện áp rò: dùng đồng hồ đo điện đo giữa thân máy & đất, kiểm tra điện áp bất thường. Nếu xuất hiện điện áp cao, cần kiểm tra lại toàn bộ hệ thống điện
– Kiểm tra định kỳ: nên thực hiện hàng tháng đối với nhà máy hoạt động liên tục & 3 – 6 tháng đối với xưởng sản xuất thông thường. Việc kiểm tra định kỳ giúp phát hiện sớm các nguy cơ tiềm ẩn
>>> Xem thêm: Máy cắt laser CO2 là gì? Ưu điểm và ứng dụng của máy cắt CO2
Nối đất là hạng mục kỹ thuật quan trọng nhưng thường bị bỏ qua trong quá trình lắp đặt & vận hành máy cắt laser. Một hệ thống nối đất đạt chuẩn không chỉ giúp đảm bảo an toàn cho người vận hành, mà còn bảo vệ nguồn laser, bo điều khiển, servo & các linh kiện điện tử khỏi những tác động của điện áp rò & nhiễu điện từ.
