Các bộ phận của máy khắc laser – cấu tạo máy laser quyết định khả năng vận hành và ảnh hưởng trực tiếp đến độ chính xác, tốc độ gia công và tuổi thọ thiết bị. Vì vậy, việc tìm hiểu cấu tạo máy laser sẽ giúp người dùng dễ dàng lựa chọn, vận hành và bảo trì thiết bị hiệu quả hơn.
Tổng quan về máy khắc laser
Máy khắc laser là gì?
Máy khắc laser là thiết bị sử dụng chùm tia laser có năng lượng cao để tác động lên bề mặt vật liệu nhằm tạo ra hình ảnh, ký tự, logo hoặc hoa văn theo yêu cầu. Khi tia laser được hội tụ tại một điểm nhỏ, nhiệt lượng sinh ra sẽ làm nóng chảy, bay hơi hoặc thay đổi màu sắc bề mặt vật liệu để tạo thành nội dung cần khắc. Nhờ khả năng gia công nhanh, chính xác và không tiếp xúc cơ học, máy khắc laser hiện được ứng dụng rộng rãi trong nhiều lĩnh vực như cơ khí, quảng cáo, điện tử, trang sức và sản xuất công nghiệp.
Xem nhanh top 6 máy khắc laser tốt được nhiều người tin dùng tại Myrobot
MÁY KHẮC LASER
Nguyên lý hoạt động chung
Máy khắc laser hoạt động dựa trên nguyên lý tạo và điều khiển chùm tia laser theo bản vẽ thiết kế có sẵn trên máy tính. Đầu tiên, nguồn laser sẽ tạo ra tia laser có cường độ cao. Sau đó, hệ thống truyền dẫn và hội tụ sẽ điều hướng tia laser đến đúng vị trí trên bề mặt vật liệu cần gia công. Cuối cùng, hệ thống chuyển động như trục XY hoặc Galvo sẽ điều khiển tia laser di chuyển theo hình dạng của bản vẽ để thực hiện quá trình khắc. Toàn bộ quá trình được điều khiển tự động bằng phần mềm, giúp đảm bảo độ chính xác cao và tốc độ gia công ổn định.
Các bộ phận của máy khắc laser
Nguồn phát laser
Là bộ phận quan trọng nhất của máy khắc laser, có nhiệm vụ tạo ra tia laser để thực hiện quá trình khắc hoặc cắt vật liệu. Chất lượng nguồn laser sẽ ảnh hưởng trực tiếp đến tốc độ gia công, độ chính xác và độ sắc nét của sản phẩm sau khi khắc.
Các loại nguồn laser phổ biến
- Fiber Laser là dòng laser sợi quang chuyên dùng cho vật liệu kim loại như inox, nhôm, đồng, thép, vàng hoặc bạc. Dòng laser này nổi bật với khả năng khắc nhanh, độ bền cao, tiết kiệm điện và cho đường khắc sắc nét.
- CO2 Laser thường được sử dụng cho các vật liệu phi kim như gỗ, mica, da, giấy, vải hoặc nhựa. Công nghệ này hoạt động bằng hỗn hợp khí CO2 và có ưu điểm là khắc đẹp, giá thành hợp lý và ứng dụng đa dạng trong quảng cáo, nội thất và handmade.
- UV Laser sử dụng tia cực tím có bước sóng ngắn để tạo ra đường khắc siêu mịn và chính xác. Dòng laser này phù hợp với các vật liệu nhạy nhiệt như nhựa, thủy tinh, silicon hoặc linh kiện điện tử vì hạn chế cháy xém và biến dạng bề mặt vật liệu.
Thông số quan trọng của nguồn laser
- Công suất nguồn laser được đo bằng đơn vị watt (W) và là yếu tố ảnh hưởng trực tiếp đến khả năng khắc hoặc cắt vật liệu. Công suất càng lớn thì tốc độ gia công càng nhanh và khả năng khắc sâu càng tốt.
- Chất lượng tia laser quyết định độ sắc nét và độ chính xác của đường khắc. Tia laser ổn định sẽ giúp hình ảnh, ký tự hoặc hoa văn được khắc rõ ràng, mịn đẹp và hạn chế sai số trong quá trình gia công.
- Tuổi thọ nguồn laser thường được tính theo số giờ hoạt động liên tục. Các dòng laser CO2 thường có tuổi thọ khoảng 8.000 – 10.000 giờ, trong khi Fiber Laser có thể đạt đến 100.000 giờ. Tuổi thọ cao giúp giảm chi phí bảo trì và tăng hiệu quả vận hành lâu dài.

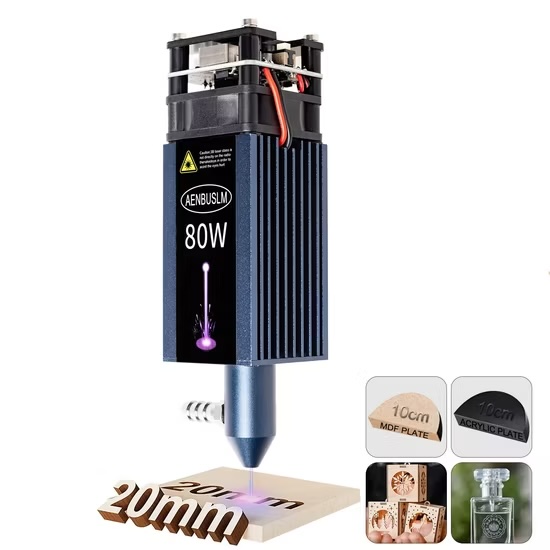

Đầu khắc laser (Laser Head)
Đầu khắc laser là bộ phận có nhiệm vụ hội tụ và điều hướng tia laser đến đúng vị trí cần gia công trên bề mặt vật liệu. Đây là thành phần quan trọng giúp tia laser tập trung năng lượng chính xác để tạo ra các đường khắc sắc nét và đồng đều.
Đầu khắc laser thường được thiết kế với độ chính xác cao và khả năng phản hồi nhanh, giúp máy hoạt động ổn định ngay cả khi gia công ở tốc độ lớn. Nhờ đó, hệ thống có thể thực hiện các chi tiết nhỏ, hình ảnh phức tạp hoặc ký tự siêu mịn với độ chính xác cao.
Chất lượng của đầu khắc laser ảnh hưởng trực tiếp đến độ sắc nét, tính thẩm mỹ và độ chính xác của sản phẩm sau khi hoàn thiện. Vì vậy, đây được xem là một trong những bộ phận quan trọng quyết định hiệu suất hoạt động của máy khắc laser.
Thấu kính hội tụ (Lens)
Thấu kính hội tụ là bộ phận có nhiệm vụ tập trung tia laser thành một điểm nhỏ trên bề mặt vật liệu trước khi thực hiện quá trình khắc hoặc cắt. Là thành phần quan trọng giúp tia laser đạt được mật độ năng lượng cao tại vị trí gia công.
Nhờ khả năng hội tụ chính xác, thấu kính giúp tăng hiệu quả tác động của tia laser lên vật liệu, từ đó tạo ra các đường khắc sắc nét, mịn và có độ chi tiết cao. Chất lượng của lens cũng ảnh hưởng trực tiếp đến độ chính xác và tính thẩm mỹ của sản phẩm sau khi hoàn thiện.
Thấu kính hội tụ cần được vệ sinh và bảo trì định kỳ để đảm bảo khả năng truyền tia laser ổn định và duy trì chất lượng gia công lâu dài.
Gương phản xạ laser (Mirror)
Gương phản xạ laser là bộ phận dùng để điều hướng tia laser di chuyển trong hệ thống quang học của máy khắc laser. Các gương này có khả năng phản xạ tia laser với độ chính xác cao, giúp tia laser được truyền đến đúng vị trí cần gia công.
Bộ phận này đóng vai trò quan trọng trong việc duy trì đường truyền tia laser ổn định và hạn chế thất thoát năng lượng trong quá trình hoạt động. Nếu gương phản xạ hoạt động chính xác, máy sẽ tạo ra đường khắc sắc nét, đồng đều và đảm bảo chất lượng sản phẩm. Gương phản xạ laser cũng cần được vệ sinh định kỳ để tránh bụi bẩn làm ảnh hưởng đến khả năng phản xạ và hiệu suất hoạt động của hệ thống laser.
Bộ điều khiển trung tâm (Controller)
Là “bộ não” của máy khắc laser, có nhiệm vụ quản lý và điều khiển toàn bộ hoạt động của hệ thống. Bộ phận này tiếp nhận dữ liệu từ phần mềm thiết kế, sau đó xử lý và truyền lệnh đến các bộ phận liên quan để thực hiện quá trình khắc theo đúng nội dung yêu cầu.
Controller có nhiệm vụ điều khiển tốc độ di chuyển, công suất laser và vị trí khắc nhằm đảm bảo máy hoạt động chính xác và ổn định. Nhờ khả năng xử lý đồng bộ, hệ thống tạo ra các đường khắc sắc nét, đúng kích thước và hạn chế sai số trong quá trình gia công.

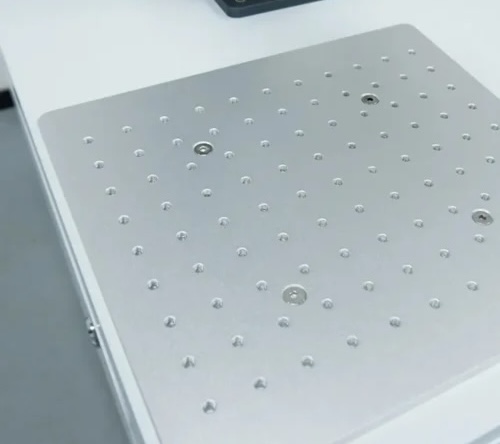

Bàn làm việc (Working Table)
Bàn làm việc là bộ phận dùng để đặt và cố định vật liệu trong quá trình khắc laser. Bộ phận này giúp vật liệu ổn định, hạn chế rung lắc và đảm bảo độ chính xác khi máy hoạt động.Hiện nay, máy khắc laser sử dụng nhiều loại bàn làm việc khác nhau tùy theo nhu cầu gia công.
- Bàn tổ ong thường được dùng cho vật liệu mỏng nhờ khả năng giảm phản xạ tia laser và hỗ trợ thoát khói tốt.
- Bàn nhôm có độ bền cao, phù hợp với nhiều loại vật liệu phổ biến trong công nghiệp.
- Ngoài ra, một số dòng máy hiện đại còn tích hợp bàn nâng hạ tự động giúp điều chỉnh độ cao linh hoạt, thuận tiện cho việc gia công vật liệu có độ dày khác nhau.
Hệ thống làm mát
Hệ thống làm mát có nhiệm vụ giảm nhiệt cho nguồn laser và các linh kiện bên trong máy trong suốt quá trình vận hành. Bộ phận này giúp máy hoạt động ổn định, hạn chế quá nhiệt và kéo dài tuổi thọ thiết bị.
Hiện nay, các máy khắc laser thường sử dụng hai phương pháp làm mát phổ biến là làm mát bằng quạt và chiller nước. Hệ thống quạt làm mát phù hợp với các dòng máy công suất nhỏ nhờ cấu tạo đơn giản và chi phí thấp. Trong khi đó, chiller nước thường được sử dụng cho máy công suất lớn hoặc hoạt động liên tục vì khả năng làm mát hiệu quả và duy trì nhiệt độ ổn định hơn.
Khung máy và vỏ bảo vệ
Khung máy và vỏ bảo vệ là bộ phận có nhiệm vụ cố định toàn bộ hệ thống máy khắc laser, giúp các linh kiện hoạt động ổn định trong quá trình vận hành. Kết cấu khung chắc chắn sẽ giúp hạn chế rung lắc khi máy hoạt động ở tốc độ cao, từ đó nâng cao độ chính xác và chất lượng đường khắc.
Ngoài chức năng chịu lực, vỏ bảo vệ còn giúp bảo vệ các linh kiện bên trong khỏi bụi bẩn, va đập và tác động từ môi trường bên ngoài. Một số dòng máy hiện đại còn được thiết kế vỏ kín nhằm tăng độ an toàn cho người vận hành và hỗ trợ giảm tiếng ồn trong quá trình hoạt động.
Các bộ phận phụ trợ khác
- Bộ nguồn điện có nhiệm vụ cung cấp điện năng ổn định cho toàn bộ hệ thống máy khắc laser hoạt động. Bộ phận này giúp duy trì hiệu suất vận hành của nguồn laser, động cơ và các linh kiện điện tử bên trong máy.
- Bộ nguồn điện có nhiệm vụ cung cấp điện năng ổn định cho toàn bộ hệ thống máy khắc laser hoạt động. Bộ phận này giúp duy trì hiệu suất vận hành của nguồn laser, động cơ và các linh kiện điện tử bên trong máy.
- Hệ thống cảm biến giúp giám sát trạng thái hoạt động của máy như nhiệt độ, vị trí đầu khắc hoặc tình trạng vật liệu. Nhờ đó, máy hoạt động chính xác và hạn chế lỗi trong quá trình gia công.
- Bộ cấp phôi tự động có chức năng đưa vật liệu vào vùng làm việc liên tục mà không cần thao tác thủ công. Bộ phận này giúp tăng năng suất, giảm nhân công và phù hợp với các dây chuyền sản xuất tự động quy mô lớn.
Vai trò của cấu tạo máy laser đối với hiệu suất vận hành
Ảnh hưởng đến độ chính xác: Cấu tạo máy laser có ảnh hưởng trực tiếp đến độ chính xác trong quá trình gia công. Các bộ phận như đầu khắc laser, thấu kính hội tụ, hệ thống truyền động và bộ điều khiển trung tâm nếu hoạt động ổn định sẽ giúp tia laser định vị chính xác, tạo ra các đường khắc sắc nét và hạn chế sai số.
Ảnh hưởng đến tốc độ khắc: Hiệu suất của nguồn laser, hệ thống chuyển động và bộ điều khiển quyết định tốc độ hoạt động của máy. Máy có cấu tạo tối ưu sẽ giúp quá trình khắc diễn ra nhanh hơn, vận hành ổn định ở tốc độ cao và nâng cao năng suất sản xuất.
Ảnh hưởng đến tuổi thọ máy: Chất lượng linh kiện và hệ thống làm mát ảnh hưởng lớn đến tuổi thọ của máy khắc laser. Cấu tạo chắc chắn, tản nhiệt tốt và vận hành ổn định. Sẽ giúp giảm hao mòn linh kiện, hạn chế hư hỏng và kéo dài thời gian sử dụng thiết bị.
Ảnh hưởng đến chất lượng sản phẩm: Máy laser có cấu tạo đồng bộ và chính xác sẽ tạo ra sản phẩm có đường khắc đẹp, mịn và đồng đều hơn. Ngược lại, nếu hệ thống hoạt động không ổn định có thể làm giảm chất lượng đường khắc, gây sai lệch hoặc ảnh hưởng đến tính thẩm mỹ của sản phẩm.
Kết luận
Việc hiểu rõ cấu tạo máy laser không chỉ giúp doanh nghiệp lựa chọn đúng dòng máy phù hợp với nhu cầu sản xuất mà còn hỗ trợ quá trình vận hành, bảo trì và tối ưu hiệu quả sử dụng lâu dài. Trong xu hướng tự động hóa và sản xuất thông minh hiện nay, đầu tư đúng công nghệ laser sẽ góp phần nâng cao năng suất và chất lượng sản phẩm cho doanh nghiệp.
