Robot Cartesian Là Gì? Cấu Tạo, Lợi Ích & Ứng Dụng

Robot Cartesian là gì? Đây là một trong những loại robot được sử dụng phổ biến trong sản xuất hiện đại nhờ khả năng hoạt động chính xác và ổn định. Trong bài viết này, Myrobot.asia sẽ giới thiệu khái niệm robot tuyến tính, nguyên lý vận hành của chúng cũng như các ứng dụng nổi bật trong lĩnh vực công nghiệp.

Khái niệm về mẫu Robot Cartesian là gì?

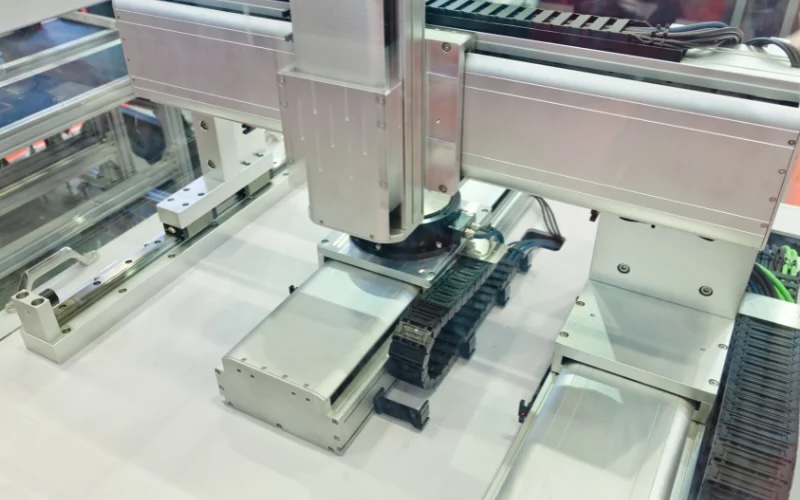

Robot Cartesian, còn có tên gọi là robot tuyến tính, robot hoạt động dựa trên các trục thẳng để tạo ra chuyển động. Hình dáng của loại robot này khá giống một hệ thống giàn cẩu. Khả năng của robot Cartesian nâng hạ hay di chuyển vật thể. Hơn thế nữa khả năng tùy chỉnh để thực hiện nhiều tác vụ khác nhau tùy theo nhu cầu ứng dụng.

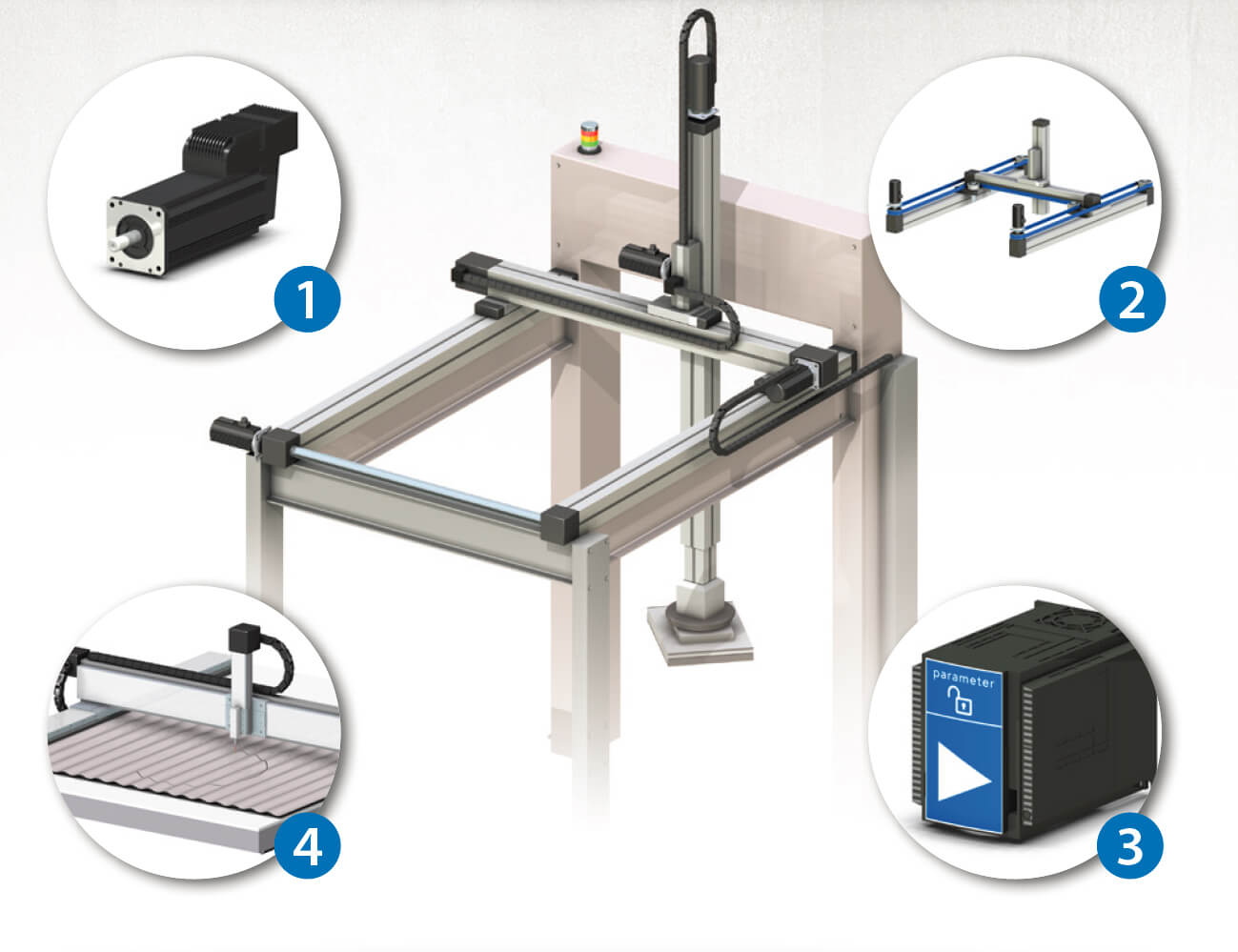

Cấu tạo của Robot Cartesian

Về cấu tạo, robot Cartesian thường có hệ thống giàn ở phía trên đảm nhiệm điều khiển chuyển động trên mặt phẳng ngang. Một robot Cartesian thường được thiết kế với nhiều bộ phận quan trọng, phối hợp chặt chẽ để đảm bảo khả năng vận hành chính xác và ổn định:

– Trục chuyển động tuyến tính, giúp robot di chuyển theo các đường thẳng cố định.Robot tiêu chuẩn có 3 trục:

• X: chạy dọc theo chiều dài.
• Y: di chuyển ngang, vuông góc với trục X.
• Z: nâng hạ theo phương đứng, vuông góc với mặt phẳng XY.

– Hệ thống động cơ mỗi trục gắn với một động cơ riêng:

• Servo motor: cho độ chính xác cao, kiểm soát lực tốt.
• Stepper motor: chi phí thấp, phù hợp với nhu cầu không yêu cầu tốc độ quá cao.

– Bộ phận truyền động: chuyển đổi từ chuyển động quay sang chuyển động tịnh tiến. Các cơ cấu phổ biến:

• Dây đai: tốc độ nhanh, tải trọng nhỏ đến trung bình.
• Vít me bi: chính xác cao, chịu tải nặng.
• Thanh răng – bánh răng: thích hợp cho hệ thống có hành trình dài.

– Khung máy bộ phận chịu lực chính, thường ở dạng khung cổng hoặc giàn thép cứng vững, giữ cho robot ổn định trong quá trình làm việc.

– Bộ điều khiển trung tâm, sẽ nhận tín hiệu từ chương trình, xử lý lệnh và phối hợp chuyển động giữa các trục để đảm bảo đầu công cụ di chuyển chính xác.

– Đầu công tác (End-effector): Nằm ở cuối trục Z, nơi lắp đặt các công cụ chuyên dụng: kẹp gắp, đầu hàn, đầu phun keo, dao cắt laser hoặc đầu in 3D tùy theo ứng dụng.

Lợi ích của Robot Cartesian mang lại

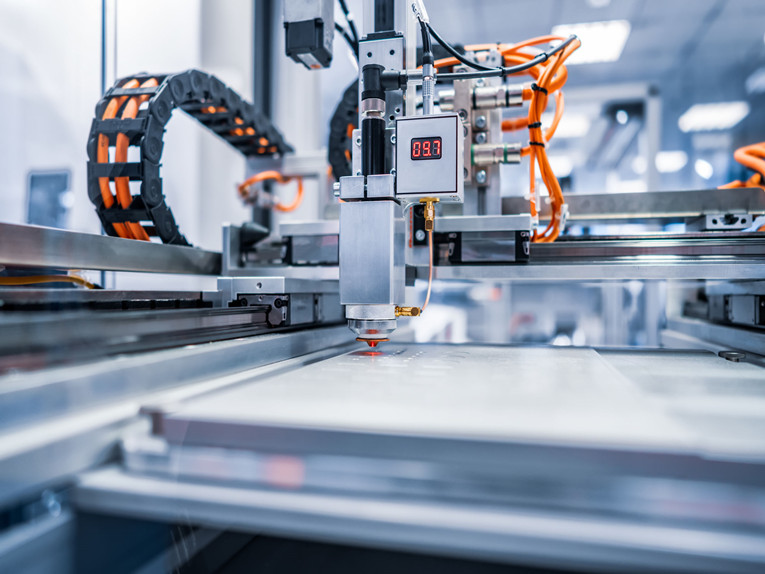

• Độ chính xác cao: Nhờ di chuyển theo các trục tuyến tính, robot Cartesian đảm bảo vị trí và thao tác chính xác. Phù hợp với các công việc yêu cầu độ chuẩn xác như in 3D, hàn, phun keo hay cắt laser.
• Cấu tạo đơn giản, dễ vận hành: Thiết kế trực quan, dễ dàng lắp đặt và bảo trì. Hỗ trợ doanh nghiệp tiết kiệm chi phí đào tạo và vận hành.
• Khả năng tùy biến linh hoạt: Thiết kế với 2, 3 hoặc nhiều trục theo nhu cầu. Đồng thời dễ dàng tích hợp với các công cụ chuyên dụng (end-effector) cho từng ứng dụng cụ thể.
• Hiệu quả chi phí: robot Cartesian thường có chi phí đầu tư ban đầu và bảo dưỡng thấp. Nhưng vẫn đáp ứng tốt nhiều yêu cầu sản xuất.
• Khả năng chịu tải tốt: Robot có các cơ cấu truyền động như vít me bi hay thanh răng – bánh răng. Khả năng nâng, di chuyển và thao tác trên những vật có trọng lượng lớn.
• Ứng dụng đa dạng trong các ngành như điện tử, cơ khí, bao bì, chế biến thực phẩm, dược phẩm… nhờ tính linh hoạt và khả năng tích hợp dễ dàng vào dây chuyền sản xuất.

Ứng dụng của Robot Cartesian trong sản xuất

Tự động hóa khâu lắp ráp

Trong các dây chuyền yêu cầu lặp đi lặp lại thao tác lắp ráp chi tiết, robot Cartesian thay thế con người. Thực hiện nhanh chóng, chính xác và liên tục, giúp giảm sai sót và nâng cao năng suất.

Phun keo và chất bịt kín

Nhiều ngành công nghiệp, từ sản xuất ô tô đến thiết bị điện tử, đòi hỏi phải bơm keo hoặc chất bịt kín với lượng chuẩn xác và đúng vị trí. Robot tuyến tính có thể gắn kèm bộ phân phối chuyên dụng, đảm bảo việc bơm keo diễn ra đồng đều, chính xác đến từng điểm nhỏ.

Kết hợp với máy CNC

Trong gia công cơ khí, robot Cartesian thường được tích hợp với máy CNC để xử lý chi tiết theo bản vẽ thiết kế. Việc gắn nhiều loại dụng cụ khác nhau trên cánh tay robot giúp hệ thống vận hành linh hoạt, tạo ra sản phẩm đúng chuẩn kỹ thuật.

Ứng dụng trên băng chuyền

Khi sản phẩm di chuyển trên băng tải, robot Cartesian có thể kết hợp với hệ thống camera để nhận diện và phân loại chi tiết. Cánh tay robot sẽ nhặt, sắp xếp và chuyển sản phẩm vào vị trí mong muốn một cách chính xác.

Vận chuyển linh hoạt trong dây chuyền

Trong một số công đoạn, hàng hóa cần được di chuyển từ điểm này sang điểm khác. Robot Cartesian đảm nhận vai trò này, đặc biệt khi kết hợp với hệ thống dẫn động kép hoặc công nghệ thị giác máy. Hỗ trợ đồng bộ hóa quy trình sản xuất và giảm thiểu thời gian chờ.

Lời kết

Qua những thông tin trên, có thể thấy robot Cartesian là một trong những giải pháp tự động hóa linh hoạt, dễ ứng dụng và mang lại nhiều lợi ích thiết thực cho sản xuất hiện đại. Với cấu tạo đơn giản nhưng khả năng vận hành chính xác, chịu tải tốt và dễ tùy biến, loại robot này ngày càng được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau. Nếu doanh nghiệp của bạn đang tìm kiếm một giải pháp tối ưu để nâng cao hiệu suất và giảm chi phí, robot Cartesian chắc chắn là lựa chọn đáng cân nhắc.
