Tìm Hiểu Cánh Tay Robot Thủy Lực Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động & Ứng Dụng

Trong thời đại sản xuất thông minh, tự động hóa không chỉ là xu hướng mà đã trở thành yếu tố sống còn giúp doanh nghiệp tối ưu chi phí và nâng cao năng suất. Robot thủy lực nổi bật với khả năng mang lại sức mạnh, độ chính xác và độ linh hoạt cao. Đặc biệt trong các môi trường làm việc nặng nhọc hoặc đòi hỏi lực lớn. Cùng ATPro Corp tìm hiểu chi tiết cánh tay robot thủy lực là gì, cấu tạo, nguyên lý hoạt động và những ứng dụng thực tiễn của thiết bị này trong sản xuất nhé!

Cánh tay Robot thủy lực là gì?

Cánh tay robot thủy lực là một dạng robot công nghiệp sử dụng hệ thống truyền động bằng chất lỏng thủy lực để tạo ra lực và chuyển động. Thay vì vận hành bằng động cơ điện như các loại robot thông thường. Thì robot thủy lực hoạt động dựa trên việc nén và dẫn dầu thủy lực đến các xi-lanh và bộ truyền động. Hỗ trợ điều khiển linh hoạt các khớp và bộ phận của cánh tay robot.

Với khả năng tạo ra lực mạnh, phản ứng nhanh và hoạt động ổn định, cánh tay robot thủy lực. Đây được xem là giải pháp tự động hóa tối ưu cho các dây chuyền sản xuất cần xử lý tải trọng nặng, môi trường làm việc khắc nghiệt, hoặc những công đoạn đòi hỏi độ bền và hiệu suất cao liên tục.

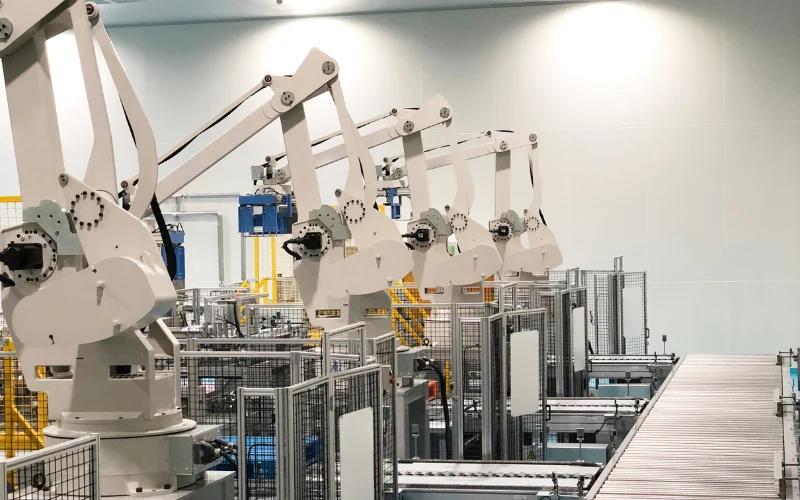

Vai trò của cánh tay robot thủy lực trong công nghiệp sản xuất

Cánh tay robot thủy lực là một trong những giải pháp tự động hóa tiên tiến, đóng vai trò rất lớn trong việc nâng cao năng suất và chất lượng sản xuất. Nhờ khả năng vận hành mạnh mẽ, chính xác và liên tục, thiết bị góp phần tối ưu hóa quy trình làm việc, giảm thiểu chi phí nhân công và sai sót trong sản xuất. Các ngành công nghiệp như ô tô, cơ khí, điện tử, thực phẩm hay y tế,… Tất cả đều ứng dụng rộng rãi loại robot này để tăng hiệu quả sản xuất và đảm bảo tính an toàn. Việc áp dụng robot còn giúp hạn chế sự tiếp xúc của con người với môi trường làm việc độc hại hoặc nguy hiểm. Điều này đã góp phần xây dựng dây chuyền sản xuất hiện đại, an toàn và bền vững hơn.

Cấu tạo chung của các Robot thủy lực

Phần tay máy (cấu trúc cơ khí)

Tay máy là bộ phận chính của robot thủy lực, thường được chế tạo từ thép hoặc gang chịu lực cao. Có khả năng vận hành bền bỉ trong môi trường công nghiệp khắc nghiệt. Cấu trúc tay máy được mô phỏng theo chuyển động của cánh tay con người, gồm các phần như vai, khuỷu tay, cổ tay và chân đế. Tùy theo mục đích sử dụng, cánh tay robot được thiết kế từ 4 đến 6 khớp nối. Giúp robot đạt được 6 bậc tự do để thực hiện các thao tác linh hoạt như xoay, gập, vươn và xoắn.

Hệ thống điều khiển

Đây là “bộ não” của robot, có nhiệm vụ tiếp nhận tín hiệu điều khiển, xử lý dữ liệu và điều phối hoạt động giữa các khớp và bộ truyền động thủy lực. Hệ thống này giúp robot vận hành chính xác theo các thông số được lập trình, từ thao tác đơn giản như nâng hạ cho đến các chuyển động phức tạp trong dây chuyền tự động hóa.

Phần mềm quản lý và vận hành

Hệ thống phần mềm được cài đặt trên máy tính hoặc bộ điều khiển trung tâm, nơi kỹ sư lập trình, giám sát và điều chỉnh thao tác của robot theo thời gian thực. Phần mềm này liên kết trực tiếp với bộ điều khiển, truyền tải dữ liệu nhanh, đồng bộ và chính xác. Hỗ trợ quá trình vận hành của robot thủy lực diễn ra trơn tru, an toàn và hiệu quả tối đa hơn.

Nguyên lý hoạt động của Robot thủy lực

Vận hành của robot thủy lực được thực hiện qua 4 giai đoạn chính, chuyển đổi năng lượng thủy lực thành chuyển động cơ học chính xác và mạnh mẽ:

Giai đoạn tạo nguồn năng lượng thủy lực

• Bơm thủy lực là trung tâm của hệ thống, có nhiệm vụ tạo ra dòng dầu có áp suất cao.
• Bơm được dẫn động bởi động cơ điện hoặc động cơ cơ học, làm quay bánh răng, piston hoặc cánh gạt bên trong.
• Sự quay này hút dầu từ bình chứa và đẩy ra ngoài với áp suất cao, cung cấp năng lượng cho toàn bộ hệ thống.
• Áp suất dầu càng lớn dẫn đến lực tác động tại xi lanh càng mạnh, phù hợp với các ứng dụng yêu cầu tải trọng cao.

Giai đoạn phân phối và điều hướng dòng dầu

• Thiết bị van điều khiển thủy lực đóng vai trò “điều phối viên” của hệ thống.
• Thiết bị van điều hướng giúp chuyển hướng dầu đến đúng xi lanh cần hoạt động.
• Thiết bị van tiết lưu điều chỉnh tốc độ dòng chảy, từ đó kiểm soát tốc độ di chuyển của piston.
• Thiết bị van áp suất giữ cho hệ thống an toàn, tránh tình trạng quá tải hay hư hỏng thiết bị.
• Tất cả các van đều được điều khiển tự động qua tín hiệu điện từ bộ điều khiển trung tâm hoặc PLC.

Giai đoạn chuyển đổi năng lượng thành chuyển động cơ học

• Dầu áp suất cao tác động lên piston trong xi lanh, tạo ra chuyển động tuyến tính (thẳng).
• Chuyển động này được truyền qua cơ cấu khớp, thanh truyền để biến thành chuyển động xoay tại các khớp cánh tay.
• Nhờ đó, robot có thể gập, duỗi, xoay, nâng hoặc hạ vật nặng một cách linh hoạt.
• Việc điều khiển hướng và lưu lượng dầu vào từng khoang xi lanh giúp điều chỉnh hướng và tốc độ chuyển động chính xác.

Điều khiển toàn bộ quá trình vận hành

• Bộ điều khiển trung tâm (PLC/vi điều khiển) là “bộ não” của hệ thống.
• Cảm biến liên tục gửi thông tin về vị trí, vận tốc, lực và áp suất.
• Bộ điều khiển xử lý dữ liệu, so sánh với lệnh lập trình sẵn, rồi gửi tín hiệu đến các van servo hoặc van tỉ lệ để điều chỉnh dầu.
• Quá trình này diễn ra theo vòng lặp phản hồi (feedback loop), giúp hệ thống tự động hiệu chỉnh, chuyển động mượt, chính xác và an toàn tuyệt đối.

Các ứng dụng của Robot thủy lực

Ứng dụng trong lĩnh vực công nghiệp sản xuất

Gắp và di chuyển vật liệu nặng: Cánh tay robot thủy lực được ứng dụng phổ biến trong các nhà máy sản xuất kim loại, ô tô hoặc cơ khí nặng. Với khả năng tạo lực lớn và thao tác chính xác, robot nâng, gắp và định vị các phôi liệu hàng trăm ký hiệu quả, an toàn cho người lao động.

Hàn, sơn và lắp ráp chi tiết: Robot thực hiện các công đoạn như hàn khung xe, phun sơn vỏ tàu, lắp ráp cấu kiện thép… giúp tăng chất lượng sản phẩm và tính đồng nhất trong dây chuyền.

Gia công cơ khí, cắt gọt kim loại: Khi được tích hợp với các thiết bị cắt, mài hoặc phay. Robot thủy lực xử lý các chi tiết kim loại kích thước lớn, đòi hỏi lực tác động cao và độ chính xác lớn.

Tự động hóa dây chuyền sản xuất: Robot đảm nhận các thao tác lặp lại như đóng gói, kiểm tra chất lượng, lắp ráp… tăng năng suất và tối ưu chi phí nhân công.

Ứng dụng trong lĩnh vực xây dựng và khai thác

Ứng dụng trong máy xúc, máy đào: Hệ thống thủy lực là nền tảng cho các thiết bị xây dựng như máy xúc, máy ủi, máy đào. Robot giúp các thiết bị này đào, xúc và nâng vật liệu nặng với độ chính xác cao.

Cẩu tháp và thiết bị nâng hạ: Xi lanh thủy lực giúp điều khiển việc nâng hạ cấu kiện ở độ cao lớn một cách an toàn. Phục vụ thi công các công trình nhà cao tầng, cầu đường và nhà xưởng.

Máy đóng cọc, khoan địa chất: Các thiết bị này sử dụng lực nén thủy lực mạnh mẽ để thi công móng, khoan sâu, và ổn định nền đất.

Các ứng dụng đặc biệt khác

Cứu hộ và tháo gỡ bom mìn: Robot thủy lực điều khiển từ xa giúp xử lý tình huống nguy hiểm. Có nhiệm vụ di chuyển vật cản hoặc tháo gỡ vật liệu nổ an toàn, hạn chế rủi ro cho con người.

Nông nghiệp thông minh: Một số máy thu hoạch quy mô lớn sử dụng hệ thống thủy lực để điều khiển lưỡi cắt, nâng và vận chuyển nông sản, giúp giảm công sức lao động.

Thiết bị y tế và hỗ trợ phẫu thuật: Trong y học, hệ thống thủy lực được ứng dụng trong các thiết bị hỗ trợ lực hoặc thiết bị y tế đòi hỏi khả năng chịu tải cao và độ bền vượt trội.

Lời kết

Cánh tay Robot thủy lực là một bước tiến quan trọng trong lĩnh vực tự động hóa và là nền tảng cho nhiều ứng dụng tiên tiến trong công nghiệp, xây dựng, nghiên cứu và cả y tế. Nhờ khả năng tạo ra lực mạnh mẽ, độ chính xác cao và hoạt động ổn định trong môi trường khắc nghiệt. Robot thủy lực đang góp phần tối ưu hóa quy trình sản xuất, nâng cao năng suất và đảm bảo an toàn lao động.
