Cánh tay robot 6 bậc tự do nổi bật với khả năng mô phỏng chuyển động linh hoạt như bàn tay con người. Đáp ứng tốt những tác vụ phức tạp đòi hỏi độ chính xác cao. Bài viết sau đây Myrobot.asia sẽ chia sẻ cấu tạo, nguyên lý hoạt động và ứng dụng của cánh tay robot 6 bậc tự do.
Tìm hiểu khái niệm về cánh tay Robot 6 bậc tự do
Cánh tay robot 6 bậc tự do là loại robot được thiết kế để tái hiện gần như trọn vẹn các chuyển động của cánh tay con người trong môi trường ba chiều. Cấu trúc của nó gồm nhiều khâu (links) được liên kết với nhau. Thông qua các khớp quay (revolute joints), tạo nên khả năng hoạt động linh hoạt.
Cụ thể, robot có 3 bậc tịnh tiến, cho phép đầu cuối di chuyển theo các trục tọa độ:
- Trục X (sang trái/phải),
- Trục Y (tiến/lùi)
- Trục Z (lên/xuống).
Bên cạnh đó, 3 bậc quay giúp điều chỉnh định hướng của đầu cuối:
- Roll (xoay quanh trục dọc, giống động tác xoay cổ tay),
- Pitch (nghiêng lên hoặc xuống quanh trục ngang)
- Yaw (quay ngang quanh trục đứng).
Nhờ sự phối hợp nhịp nhàng giữa 6 chuyển động này, cánh tay robot tiếp cận vật thể ở nhiều vị trí và góc độ khác nhau. Đã mang lại sự linh hoạt và độ chính xác cao trong quá trình thao tác. Đây cũng chính là lý do khiến chúng trở thành thiết bị quan trọng trong sản xuất, lắp ráp, nghiên cứu và nhiều lĩnh vực hiện đại khác.
Cấu tạo của cánh tay Robot 6 bậc
Thân của robot (Robot Base):
Đây là bộ phận nền tảng giữ vai trò nâng đỡ toàn bộ cấu trúc robot. Thân robot cần có độ chắc chắn cao duy trì sự ổn định và độ chính xác trong quá trình vận hành và thực hiện nhiệm vụ.
Khớp của robot (Joints):
Tạo nên các bậc tự do của robot.
Chủ yếu sử dụng khớp quay (revolute joints), đôi khi có khớp tịnh tiến (prismatic joints).
Mỗi khớp cho phép khâu liền kề xoay hoặc trượt, thay đổi vị trí và định hướng đầu cuối.
Khâu của robot (Links):
Các bộ phận cứng nối giữa các khớp.
Giống như “xương sống”, truyền lực và chuyển động.
Chiều dài, hình dạng khâu quyết định không gian làm việc và khả năng tiếp cận.
Bộ truyền động của robot (Actuators):
“Cơ bắp” tạo lực và chuyển động cho robot.
Gồm: động cơ servo (chính xác cao), động cơ bước, động cơ DC (kết hợp hộp số, bộ mã hóa).
Robot lớn dùng hệ thống khí nén hoặc thủy lực để tạo lực mạnh.
Bộ điều khiển của robot (Controller):
“Bộ não” điều khiển toàn bộ robot.
Gồm vi điều khiển, PLC hoặc PC công nghiệp.
Sử dụng hệ thống vòng kín với phản hồi cảm biến (encoder) để duy trì độ chính xác.
Chuyển đổi lệnh lập trình thành tín hiệu điều khiển bộ truyền động.

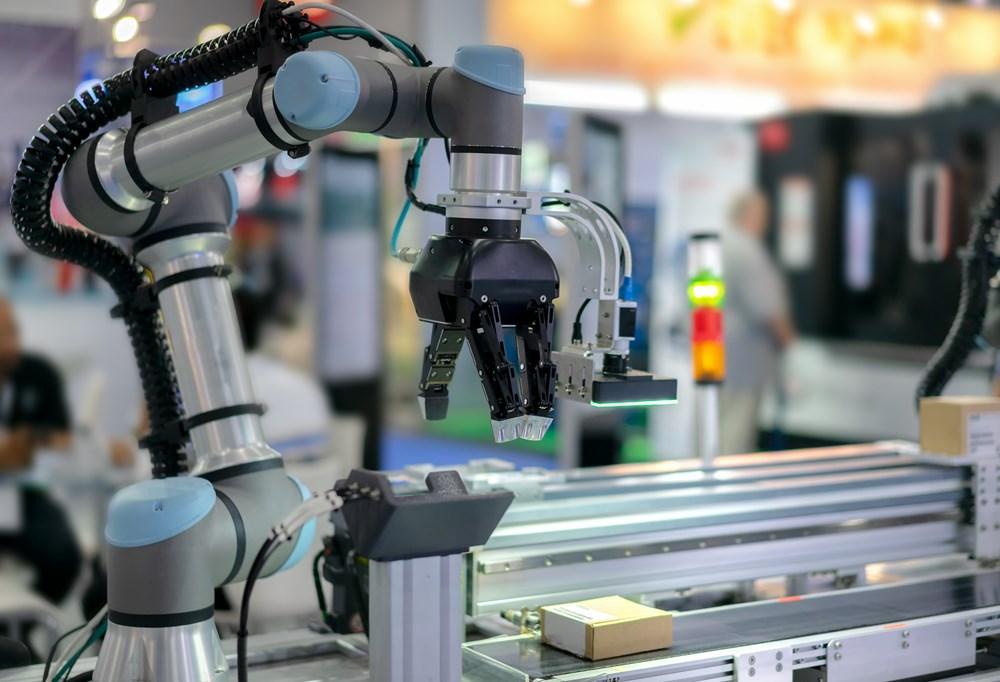

Thiết bị đầu cuối của robot (End-effector):
Bộ phận trực tiếp thao tác với môi trường/vật thể.
Là kẹp cơ khí (2 ngón, 3 ngón), giác hút, kẹp từ tính.
Dụng cụ chuyên dụng: mỏ hàn, đầu phun sơn, dao cắt, camera, thiết bị y tế…
Nguyên lý hoạt động của cánh tay Robot 6 bậc
Ngoài tập hợp các chi tiết cơ khí, còn có thêm hệ thống tự động tinh vi, được vận hành dựa trên nền tảng toán học, cảm biến và nhiều thuật toán điều khiển hiện đại. Để hoạt động hiệu quả và chính xác, hiểu rõ các nguyên lý động học và phương pháp điều khiển đi kèm rất cần thiết.
Nguyên lý động học robot (Robot Kinematics)
Động học nghiên cứu chuyển động của robot mà không xét đến lực tác động, là cơ sở để điều khiển vị trí và định hướng.
Động học thuận (Forward Kinematics): Xác định vị trí và tư thế của đầu cuối (end-effector) khi biết các góc/quỹ đạo của khớp. Đây là quá trình dễ tính toán và thường chỉ có một nghiệm duy nhất.
Động học nghịch (Inverse Kinematics): Ngược lại, từ vị trí và hướng mong muốn của đầu cuối, tính toán ra giá trị các khớp cần đạt. Bài toán này phức tạp hơn, nhiều nghiệm, không có nghiệm, hoặc thậm chí vô số nghiệm, tùy cấu hình robot.
Thiết bị cảm biến và phản hồi
Encoder: Gắn tại các khớp, cung cấp thông tin chính xác về vị trí/góc quay, tạo vòng phản hồi để hiệu chỉnh chuyển động.
Cảm biến lực/mô-men: Giúp robot đo lực tác động lên vật thể, cần thiết trong lắp ráp tinh vi hoặc robot cộng tác.
Cảm biến thị giác: Bao gồm camera và cảm biến 3D. Giúp robot “nhìn thấy” môi trường, nhận diện và định vị vật thể, hỗ trợ kiểm tra chất lượng hay dẫn đường.
Các phương pháp điều khiển
Điều khiển từ điểm tới điểm (Point-to-Point):
Chẳng hạn robot di chuyển từ điểm A đến điểm B. Không quan tâm đến đường đi, thích hợp cho thao tác nâng hạ, xếp dỡ.
Điều khiển theo quỹ đạo (Trajectory Control):
Được áp dụng khi đầu cuối phải đi theo một đường thẳng, đường tròn hoặc đường cong chính xác, thường thấy trong hàn, phun sơn, cắt gọt.
Các ngôn ngữ lập trình:
Mỗi hãng robot có ngôn ngữ riêng (KRL, RAPID, INFORM…). Ngoài ra các nền tảng như ROS kết hợp Python, C++ càng phổ biến nhờ tính linh hoạt và cộng đồng phát triển lớn.
Giao diện người – máy (HMI):
Công cụ trực quan để người vận hành lập trình, theo dõi, điều chỉnh tham số và xử lý sự cố.
Cánh tay Robot 6 bậc tự do mang lại những lợi ích gì?
Linh hoạt và đa năng: Có khả năng vận hành đa hướng, thực hiện nhiều nhiệm vụ phức tạp (lắp ráp, hàn, sơn, vận chuyển…) với phạm vi hoạt động rộng, tối ưu quy trình sản xuất.
Độ chính xác cao: Được trang bị công nghệ tiên tiến giúp đạt độ chính xác và lặp lại vượt trội, giảm thiểu sai sót, duy trì chất lượng sản phẩm ổn định.
Tích hợp dễ dàng vào dây chuyền: Hệ thống lập trình thân thiện, khả năng tùy biến cao, dễ dàng tích hợp vào các dây chuyền tự động hóa hiện đại, rút ngắn thời gian triển khai.
An toàn khi làm việc với con người: Trang bị cảm biến và cơ chế an toàn, đặc biệt ở dòng robot cộng tác (cobots), đảm bảo môi trường làm việc an toàn, hỗ trợ sản xuất linh hoạt.
Tiết kiệm chi phí – tăng hiệu quả: Giảm chi phí lao động, tăng năng suất, hạn chế rủi ro trong sản xuất và nâng cao lợi thế cạnh tranh.
Ứng dụng cánh tay Robot 6 bậc tự do

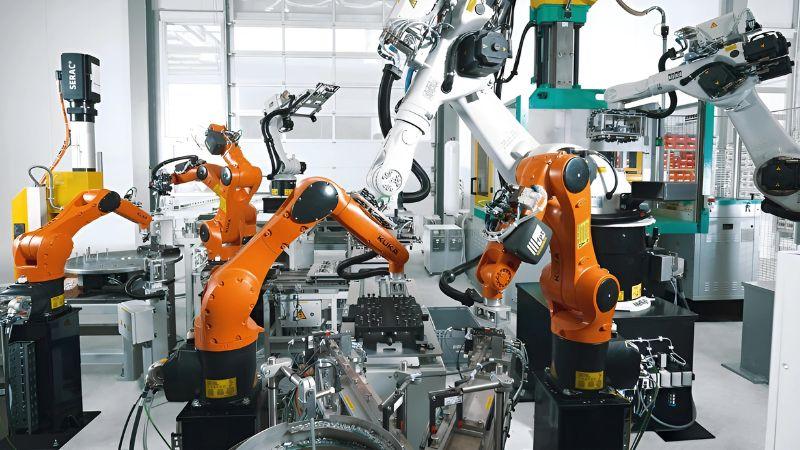

Ứng dụng trong lĩnh vực sản xuất công nghiệp
Gia công & chế tạo:
Robot đảm nhận các công đoạn như cắt gọt, mài, đánh bóng kim loại hay vật liệu khác với độ chính xác cao. Điều này đã giúp sản phẩm đạt tiêu chuẩn đồng đều.

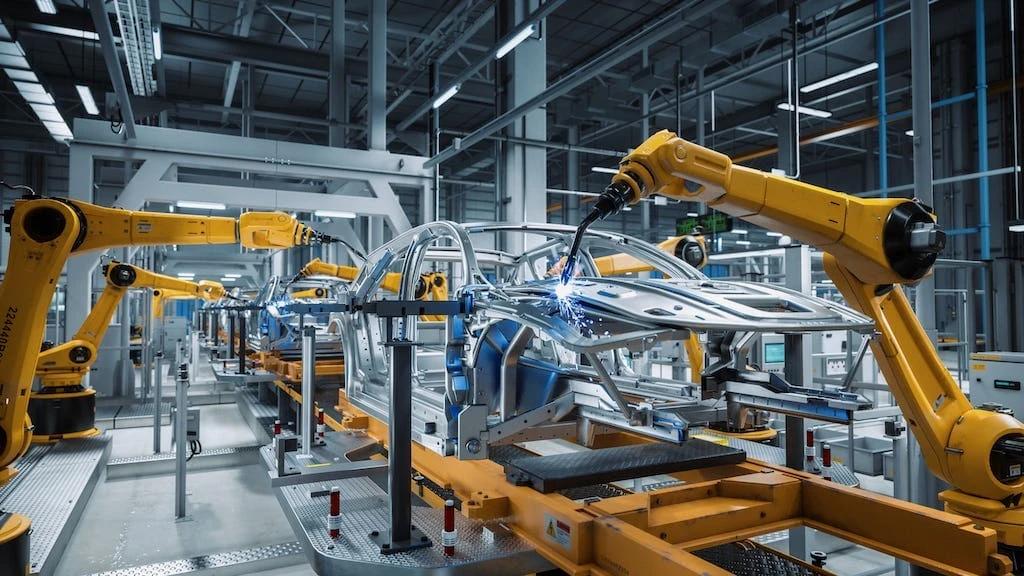

Hàn và lắp ráp:
Từ hàn điểm, hàn hồ quang đến lắp ráp linh kiện điện tử hay cơ khí,… Cánh tay robot vận hành ổn định, giảm thiểu sai sót và nâng cao chất lượng thành phẩm.
Sơn phủ & xử lý bề mặt:
Với khả năng điều khiển mượt mà, robot tạo lớp sơn đều màu. Giúp tiết kiệm nguyên liệu và đảm bảo an toàn cho công nhân khỏi hóa chất độc hại.
Xếp dỡ & vận chuyển:
Dễ dàng di chuyển các chi tiết nặng, cồng kềnh hoặc sắp xếp sản phẩm lên pallet nhanh chóng. Hỗ trợ tối ưu các quy trình sắp xếp kho hàng logistics trong nhà máy.
Kiểm định chất lượng: Khi kết hợp với hệ thống thị giác máy, robot nhận diện lỗi hình dạng, màu sắc hay kích thước. Đảm bảo các sản phẩm xuất xưởng đều đạt chuẩn cao.
Ứng dụng trong lĩnh vực nghiên cứu và giáo dục
Phát triển công nghệ robot & AI: Là nền tảng để thử nghiệm các thuật toán điều khiển, học máy và công nghệ giao tiếp người – máy.
Đào tạo thực hành: Được sử dụng trong giảng dạy cơ khí, điện – điện tử và tự động hóa, giúp sinh viên và kỹ sư tiếp cận sát thực tế sản xuất.
Ứng dụng trong lĩnh vực y tế
Hỗ trợ phẫu thuật: Các hệ thống robot hiện đại như Da Vinci cho phép bác sĩ thao tác chính xác hơn, giảm rủi ro, rút ngắn thời gian hồi phục của bệnh nhân.
Hỗ trợ sinh hoạt: Robot có thể trở thành “cánh tay thứ ba” cho người khuyết tật, giúp họ thực hiện những hoạt động thường ngày như ăn uống, di chuyển.
Tự động hóa phòng thí nghiệm: Robot tham gia xử lý và phân tích mẫu bệnh phẩm, vừa tăng tốc độ vừa đảm bảo môi trường vô trùng.
Ứng dụng trong các lĩnh vực khác
Không gian vũ trụ: Robot 6 hoặc 7 bậc tự do, tiêu biểu như Canadarm2, hỗ trợ bảo trì trạm ISS, di chuyển mô-đun và phục vụ hoạt động ngoài không gian.
Nông nghiệp thông minh: Từ thu hoạch trái cây, phân loại sản phẩm cho đến phun thuốc chính xác. Robot giúp giảm sức lao động thủ công và nâng cao năng suất.
Dịch vụ đời sống: Xuất hiện trong nhà hàng, quán cà phê với vai trò pha chế, phục vụ, hoặc làm việc trong các kho hàng tự động.
Xem thêm: Tự động hóa sử dụng robot cho máy đúc nhôm, máy đúc nhựa và máy đúc áp lực
Cánh tay robot 6 bậc tự do là giải pháp tự động hóa hiện đại, giúp nâng cao năng suất, đảm bảo chất lượng và ứng dụng đa dạng trong nhiều lĩnh vực. Với thiết kế linh hoạt và khả năng tích hợp công nghệ tiên tiến, nó ngày càng trở thành trợ thủ đắc lực trong sản xuất thông minh.
