Trong bối cảnh công nghệ ngày càng phát triển, robot đang dần khẳng định vai trò quan trọng trong nhiều lĩnh vực, từ sản xuất công nghiệp cho đến y tế, dịch vụ. Trong đó, cánh tay robot 3 bậc tự do được đánh giá là một trong những giải pháp nổi bật nhờ tính linh hoạt, khả năng vận hành chính xác và thích ứng với nhiều môi trường làm việc khác nhau. Hãy cùng Myrobot.asia tìm hiểu sâu hơn về cánh tay robot 3 bậc tự do trong bài viết này nhé.
Cánh tay Robot 3 bậc tự do là gì?
Trước hết cần hiểu rõ khái niệm “bậc tự do” (DOF – Degree of Freedom) trong robot học. Thuật ngữ chỉ số lượng chuyển động độc lập mà robot thực hiện trong không gian. Mỗi bậc tự do gắn liền với một khớp hoặc trục cho phép robot di chuyển hoặc xoay theo một hướng riêng biệt.
Dễ hiểu hơn như cánh tay con người: vai xoay, khuỷu gập, cổ tay xoay – mỗi thao tác đều là một bậc tự do. Số bậc tự do càng nhiều thì robot càng linh hoạt, dễ dàng tiếp cận nhiều vị trí khác nhau.

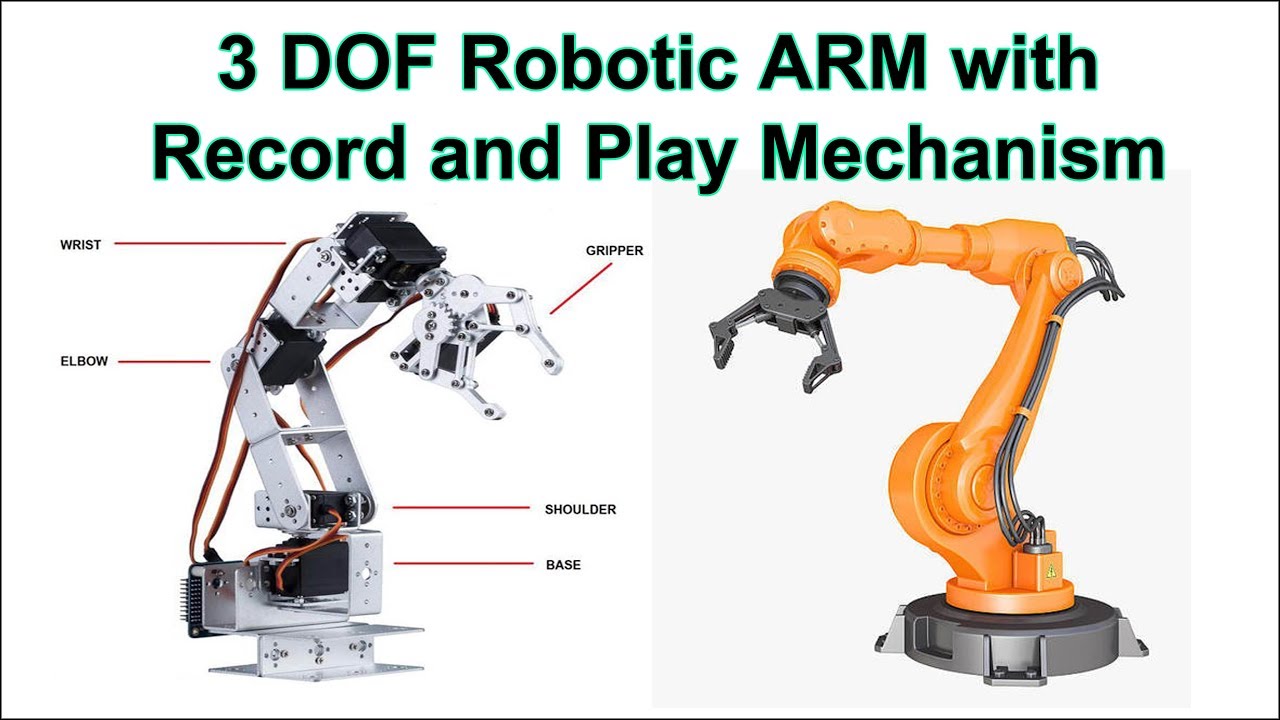

Phân tích 3 bậc tự do của cánh tay robot:
Một cánh tay robot 3 bậc tự do thường có ba khớp quay (revolute joints), cho phép nó thực hiện các chuyển động chính.
Xoay quanh trục đế (Khớp 1): Giúp toàn bộ cánh tay xoay trái hoặc phải quanh trục thẳng đứng, khớp nằm cuối. Được hiểu như khi con người xoay thân tại eo.
Gập/duỗi khớp vai (Khớp 2): Nối phần đế với cánh tay trên, cho phép cánh tay nâng lên hoặc hạ xuống. Là chuyển động đưa cánh tay lên cao hoặc hạ thấp từ vai của con người.
Gập/duỗi khớp khuỷu (Khớp 3): Nằm giữa cánh tay trên và cẳng tay, giúp cánh tay vươn xa hoặc thu gần. Tương tự được hiểu như chuyển động gập duỗi khuỷu tay ở người.
Tóm lại: Cánh tay robot 3 bậc tự do (3 DOF Robot Arm) là một loại robot có khả năng thực hiện ba chuyển động độc lập, thường thông qua ba khớp quay: xoay đế, gập/duỗi khớp vai và gập/duỗi khớp khuỷu. Nhờ ba bậc tự do này, robot có thể định vị đầu công cụ (end-effector) trong một không gian làm việc hình trụ, giúp thực hiện các thao tác cơ bản như gắp, di chuyển hoặc sắp xếp vật thể.

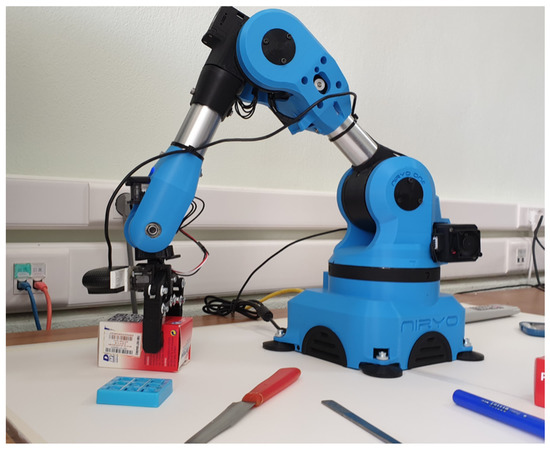

Cấu tạo chính của các cánh tay Robot 3 bậc tự do
Khung cơ khí (Mechanical Structure) của cánh tay robot
Vật liệu chế tạo:
Phần thân và các cánh tay (links) thường được làm từ những vật liệu vừa cứng vững, vừa nhẹ để đảm bảo độ bền và tính linh hoạt. Trong các ứng dụng công nghiệp, hợp kim nhôm định hình, thép và sợi carbon là lựa chọn phổ biến vì giúp robot hoạt động ổn định, chính xác.
Riêng với các mô hình phục vụ giáo dục hoặc DIY, vật liệu như nhựa ABS, PLA in 3D hoặc mica thường được sử dụng. Ưu điểm của chúng là chi phí rẻ, dễ gia công, phù hợp cho việc thử nghiệm và học tập.
Khớp nối (Joints):
Cánh tay robot 3 bậc tự do chủ yếu sử dụng khớp quay (revolute joints) để tạo ra các chuyển động gập, xoay.
Mỗi khớp đều được tích hợp vòng bi (bearing) giúp giảm ma sát, chuyển động mượt mà hơn và kéo dài tuổi thọ hoạt động.
Bộ truyền động (Actuators) của cánh tay robot
Cần đến bộ truyền động, để các khớp của robot hoạt động– thiết bị biến đổi năng lượng (chủ yếu là điện) thành chuyển động cơ học. Một số loại truyền động phổ biến gồm:
Động cơ DC (Direct Current Motor):
Đơn giản, dễ điều khiển tốc độ và mô-men xoắn, thường được dùng cho những ứng dụng không yêu cầu quá cao về độ chính xác.
Động cơ bước (Stepper Motor):
Định vị theo từng bước góc cố định, nhờ vậy đạt được độ chính xác cao mà đôi khi không cần hệ thống phản hồi vị trí. Dành cho các ứng dụng đòi hỏi sự chính xác về góc quay.
Servo Motor:
Kết hợp động cơ (thường là DC) với bộ điều khiển vòng kín và cảm biến phản hồi (encoder hoặc potentiometer). Loại này cho khả năng kiểm soát vị trí, tốc độ rất tốt, thường được ưu tiên cho các khớp robot.
Bộ điều khiển (Controller) của cánh tay robot
Bộ điều khiển có nhiệm vụ xử lý thuật toán, tiếp nhận lệnh từ người dùng và truyền tín hiệu đến các cơ cấu chấp hành. Tùy mục đích sử dụng, có nhiều loại bộ điều khiển khác nhau:
- Vi điều khiển (Microcontroller): Ví dụ như Arduino, ESP32. Phù hợp cho các dự án nhỏ, học tập và nghiên cứu cơ bản nhờ đặc điểm đơn giản, chi phí thấp, dễ tiếp cận.
- Máy tính nhúng (Embedded Computer): Raspberry Pi là đại diện tiêu biểu, có sức mạnh xử lý cao hơn. Hỗ trợ chạy hệ điều hành, lập trình nâng cao và kết nối mạng. Sẽ thích hợp với các ứng dụng đòi hỏi tính toán phức tạp hơn.
- Bộ điều khiển logic khả trình (PLC): Thường xuất hiện trong môi trường công nghiệp. Nổi bật với độ bền, tính ổn định và khả năng xử lý logic mạnh mẽ, đảm bảo vận hành an toàn và liên tục.
- Máy tính công nghiệp: Được sử dụng trong các phòng thí nghiệm, nghiên cứu và phát triển, cũng như cho những robot phức tạp cần hiệu năng tính toán lớn, xử lý dữ liệu thời gian thực hoặc trí tuệ nhân tạo.
Bộ phận gắp (End-effector/Gripper) của cánh tay robot
Có vai trò trực tiếp thực hiện các nhiệm vụ như cầm, nắm, nâng hay di chuyển vật thể.
- Kẹp cơ khí (Mechanical Gripper): Loại thông dụng nhất, thường có hai dạng là kẹp song song (parallel gripper) và kẹp góc (angular gripper). Phù hợp để kẹp, giữ chắc nhiều dạng vật thể khác nhau.
- Giác hút (Vacuum Gripper): Hoạt động dựa trên nguyên lý chân không, thích hợp để hút và giữ các vật có bề mặt phẳng, nhẵn như kính, tấm nhựa hoặc hộp carton.
- Nam châm (Magnetic Gripper): Ứng dụng để nâng, giữ và di chuyển các vật liệu kim loại có từ tính như thép hoặc sắt.
Tìm hiểu nguyên lý hoạt động cơ bản của robot 3 bậc tự do
Cánh tay robot 3 bậc tự do hoạt động theo một chu trình điều khiển (vòng hở hoặc vòng kín), bắt đầu từ lập trình và kết thúc bằng hành động cụ thể. Quá trình gồm các bước chính:
Lập trình & ra lệnh:
Người vận hành dùng máy tính, HMI hoặc tay lập trình để thiết lập các điểm đến và thao tác cần thực hiện (ví dụ: đến điểm A → gắp vật → di chuyển đến điểm B → thả vật).
Xử lý bộ điều khiển:
Bộ điều khiển tính toán bằng động học ngược (Inverse Kinematics) để xác định góc quay cho từng khớp (đế, vai, khuỷu) nhằm đưa đầu gắp đến đúng vị trí mong muốn.
Gửi tín hiệu để điều khiển:
Các góc quay mục tiêu được chuyển thành tín hiệu điện (PWM cho servo hoặc chuỗi xung cho động cơ bước) và gửi đến driver của động cơ.
Cơ cấu chấp hành: Động cơ quay, truyền lực đến các khớp, tạo ra chuyển động cho cánh tay robot.
Phản hồi và hiệu chỉnh (hệ thống vòng kín):
Encoder tại các khớp liên tục đo góc quay thực tế và gửi về bộ điều khiển. Nếu có sai lệch, hệ thống sẽ tự động điều chỉnh để robot đạt đúng vị trí với độ chính xác cao.
Ứng dụng của cánh tay robot 3 bậc tự do
Cánh tay robot 3 bậc tự do được sử dụng rộng rãi nhờ cấu trúc đơn giản, chi phí thấp và khả năng thực hiện các chuyển động cơ bản. Gồm:
Trong công nghiệp:
Gắp, đặt và sắp xếp sản phẩm trên dây chuyền sản xuất.
Phân loại và đóng gói hàng hóa.
Thực hiện các thao tác lặp đi lặp lại thay thế con người để tăng năng suất.
Trong giáo dục và nghiên cứu:
Là công cụ giảng dạy trong môn học về robot, tự động hóa.
Mô hình thí nghiệm để sinh viên, kỹ sư thực hành lập trình và điều khiển robot.
Trong DIY và dịch vụ nhỏ:
Ứng dụng trong các dự án robot mini, robot phục vụ như pha cà phê, gắp đồ vật nhẹ.
Làm nền tảng thử nghiệm cho các ý tưởng robot mới.
Xem thêm: Robot Vận Chuyển Hàng Hóa – Giải Pháp Tối Ưu Cho Logistics
Cánh tay robot 3 bậc tự do là giải pháp tối ưu cho những tác vụ cơ bản, nhờ thiết kế gọn nhẹ, cấu tạo đơn giản nhưng vẫn đảm bảo độ chính xác và hiệu quả. Loại robot này mang đến nhiều cơ hội tiếp cận công nghệ tự động hóa với chi phí hợp lý.
Nếu bạn đang tìm hiểu hoặc muốn sở hữu các sản phẩm robot chất lượng, hãy tham khảo ngay tại Myrobot.asia – địa chỉ đáng tin cậy cho giải pháp robot hiện đại.
